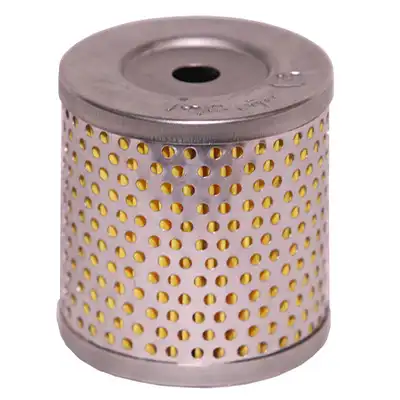

فیلتر هیدرولیک امان AFHE0002

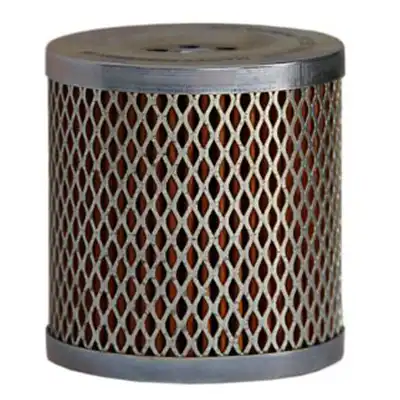

فیلتر هیدرولیک امان AFHE0011

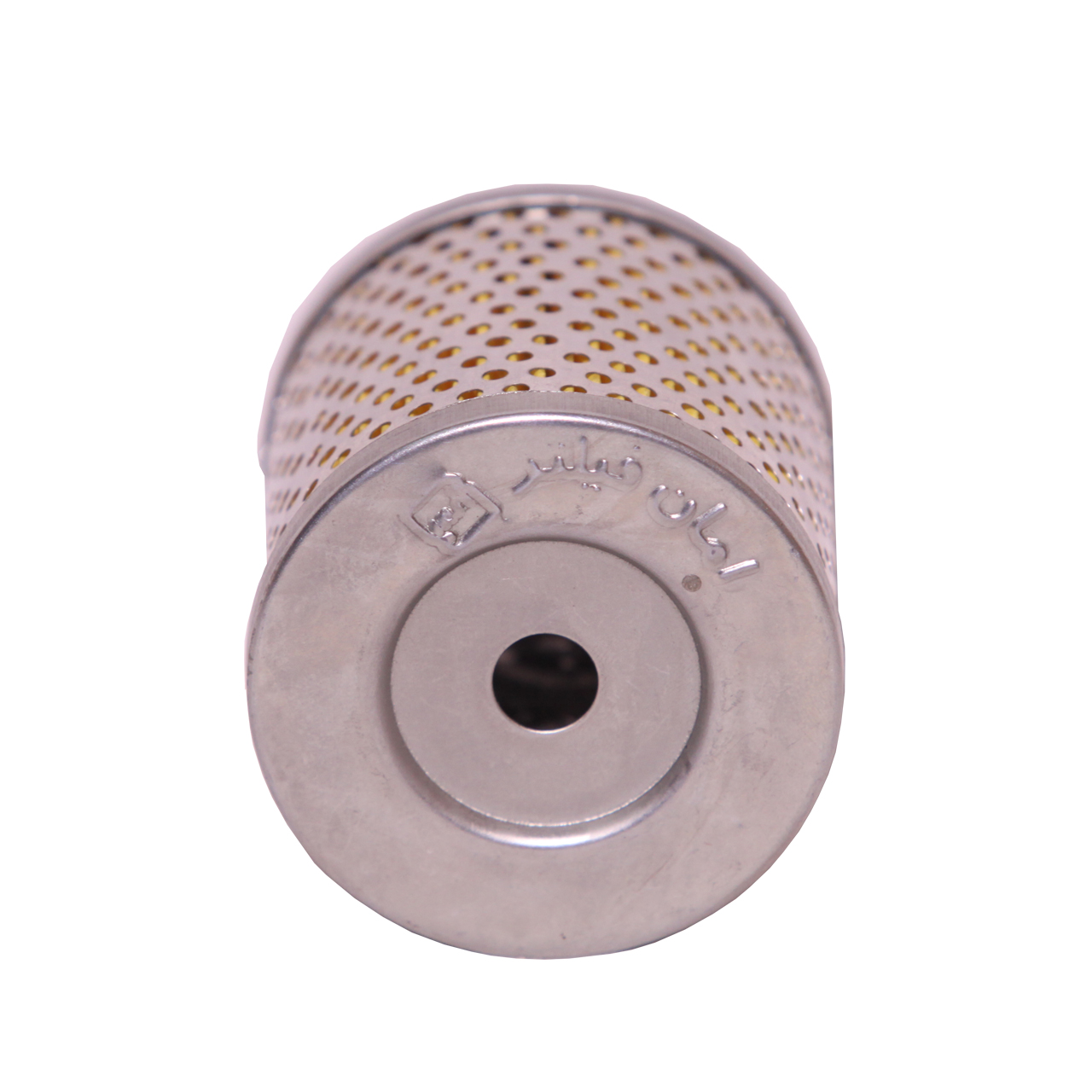

فیلتر هیدرولیک امان AFH0006
فیلتر هیدرولیک امان AFH0004

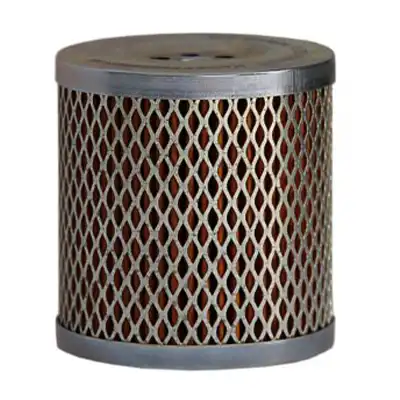

فیلتر هیدرولیک امان AFHE0003
فیلتر هیدرولیک امان AFHE0001

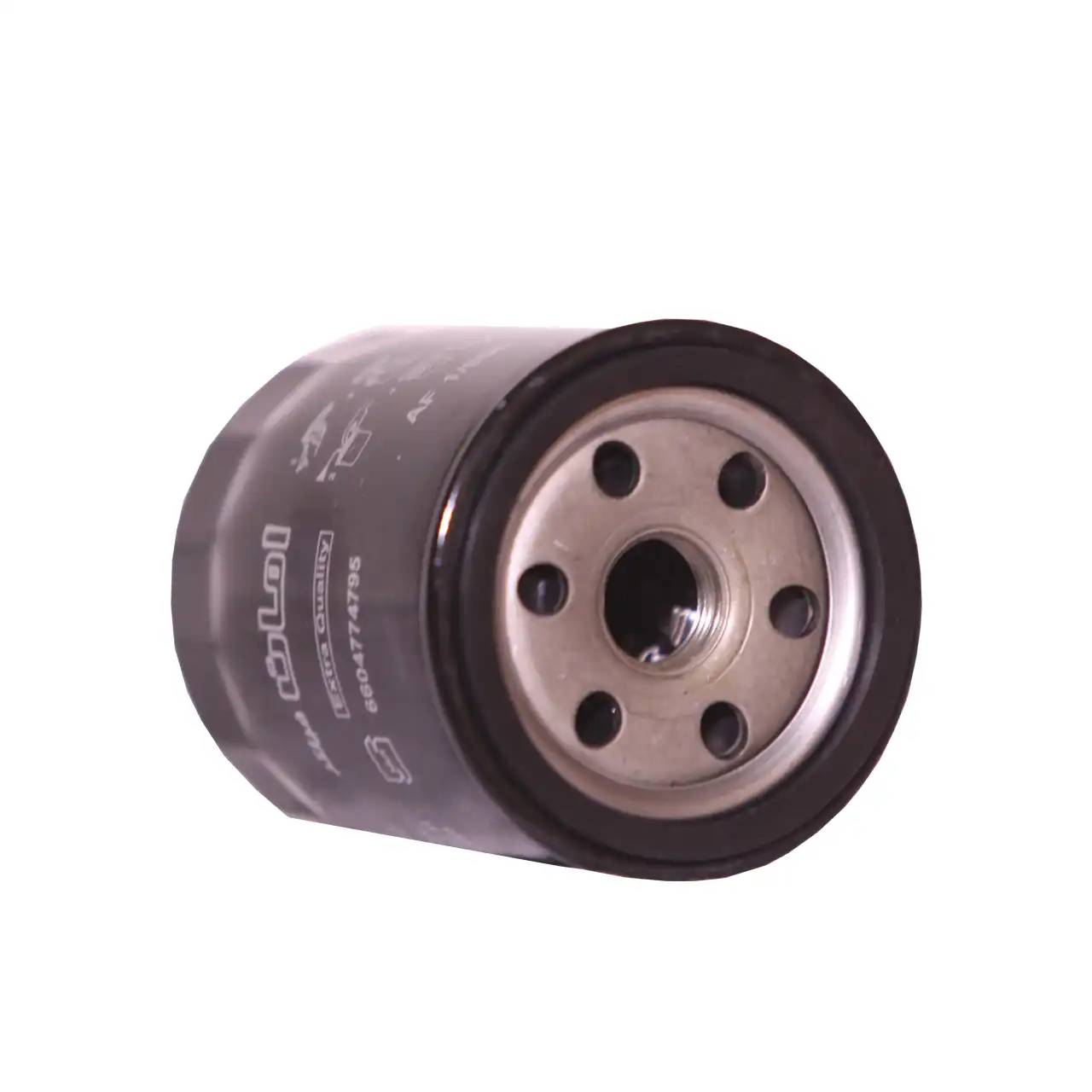

فیلتر هیدرولیک امان AFHE0008

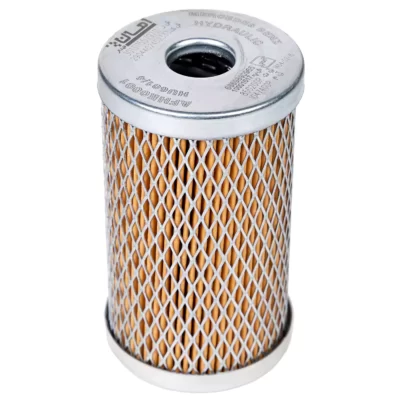

فیلتر هیدرولیک امان AFHE0010

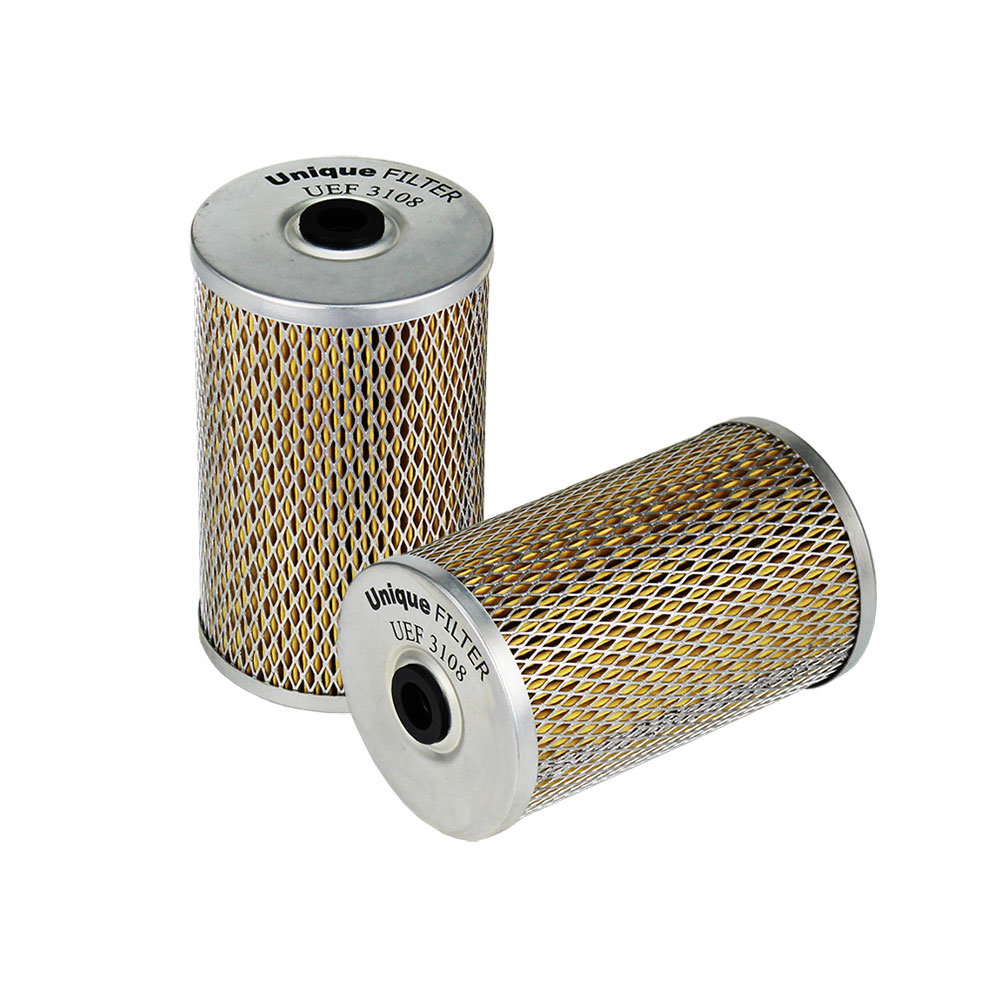

فیلتر هیدرولیک امان AFHE0007
لیست قیمت و خرید انواع فیلتر هیدرولیک با ضمانت کالا
سیستم هیدرولیک با فشار کار میکند. فشاری بین ۷۰ تا ۳۵۰ بار بسته به نوع سیستم. در این فشار، روغن هیدرولیک از مجراهای باریک شیرهای کنترل عبور میکند، پیستونها را حرکت میدهد و نیروی مکانیکی تولید میکند. حالا تصور کنید یکذره فلزی ۲۰ میکرونی وارد این مجرا شود؛ در فشار ۲۰۰ بار، این ذره مثل گلوله عمل میکند: شیر، گیر میکند؛ سیلندر کند واکنش نشان میدهد و پمپ تحتفشار اضافه قرار میگیرد. فیلتر هیدرولیک تنها مانع بین این ذرات و قطعات حساس سیستم است.
هزینه تعمیر پمپ هیدرولیک، تعویض شیر کنترل هیدرولیک، تعمیر سیلندر هیدرولیک بیل مکانیکی و قیمت فیلتر هیدرولیک در مقایسه با هزینه خرید فیلتر هیدرولیک اصل بسیار بالاتر است.
در شهر روغن انواع فیلتر هیدرولیک برای خودروها، ماشینآلاتت صنعتی و کشاورزی از برندهای معتبر ایرانی و خارجی با تضمین اصالت عرضه میشود. در ادامه، وظیفه فیلتر هیدرولیکی، انواع آن، ویژگیهای فیلتر باکیفیت و نکات تعویض فیلتر هیدرولیک را به طور کامل بررسی کردهایم.
فیلتر هیدرولیک چیست؟
فیلتر هیدرولیک (Hydraulic Filter) قطعهای است که روغن هیدرولیک را از ذرات جامد، رسوبات فلزی و آلودگیهای شیمیایی تصفیه میکند. این فیلتر در مسیر جریان روغن هیدرولیک نصب میشود و قبل یا بعد از عبور روغن از پمپ، شیرها و عملگرها، آن را فیلتر میکند.
فرق فیلتر هیدرولیک با فیلتر روغن موتور چیست؟
ظاهراً مشابهاند ولی تفاوتهای مهمی دارند:
· فشار کاری: فیلتر هیدرولیک باید فشارهای بسیار بالاتری (تا ۳۵۰ بار) تحمل کند؛ فیلتر روغن موتور معمولاً با ۴ تا ۶ بار کار میکند.
· دقت فیلتراسیون: سیستم هیدرولیک به فیلتراسیون دقیقتری نیاز دارد؛ مجراهای شیرهای کنترل ممکن است ۲۰ تا ۵۰ میکرون باشند. یکذره ۱۵ میکرونی میتواند شیر را مسدود کند.
· جنس المان: فیلتر هیدرولیکی باید در برابر فشار بالا و ضربه هیدرولیکی (Pressure Spike) مقاوم باشد؛ المان ضعیف در اثر ضربه فشار پاره میشود و ذرات آلوده یکباره وارد سیستم میشوند.
· سازگاری با روغن هیدرولیک: واشرها و اورینگهای فیلتر باید با انواع مختلف روغن هیدرولیک (معدنی، سنتتیک، مقاوم آتش) سازگار باشند.
چه آلایندههایی در روغن هیدرولیک وجود دارد؟
ذرات فلزی: سایش طبیعی پمپ، سیلندر و شیرها ذرات ریز فلزی تولید میکند؛ این ذرات وارد جریان روغن میشوند و اگر فیلتر نشوند، باعث سایش بیشتر قطعات دیگر میشوند.
آلودگی خارجی: گردوخاک از طریق تنفس مخزن، کاسهنمدهای فرسوده و هنگام اضافهکردن روغن وارد سیستم میشود. در ماشینآلات کشاورزی و راهسازی که در محیط پر از خاک کار میکنند، این مشکل شدیدتر است.
آب: رطوبت از طریق تنفس مخزن و کاسهنمدهای فرسوده وارد روغن میشود. آب خاصیت روانکاری روغن را کاهش میدهد و خوردگی ایجاد میکند.
رسوبات شیمیایی: اکسیداسیون روغن هیدرولیک در اثر دمای بالا، لجن و رسوب تولید میکند؛ این رسوبات مجراهای ریز شیرها را مسدود میکنند.
الیاف و ذرات واشر: فرسودگی واشرها و کاسهنمدهای لاستیکی، ذرات ریز لاستیکی آزاد میکند؛ این ذرات نرم هستند؛ ولی در مجراهای باریک گیر میکنند.
انواع فیلتر هیدرولیک
فیلترهای هیدرولیکی بر اساس محل نصب در سیستم و نوع المان دستهبندی میشوند. محل نصب فیلتر تعیینکننده نوع آلودگیهایی است که باید بگیرد و فشار کاری که باید تحمل کند.
بر اساس محل نصب
فیلترهای هیدرولیک بر اساس محل نصب خود به چند دسته تقسیمبندی میشود:
فیلتر مکش (Suction Filter / Strainer)
در ورودی پمپ و معمولاً داخل مخزن روغن نصب میشود. از ورود ذرات درشت به پمپ جلوگیری میکند.
· دقت فیلتراسیون: ۷۵ تا ۱۵۰ میکرون (فقط ذرات درشت)
· فشار کاری: پایین (فشار مکش)
· مزیت: محافظت اولیه از پمپ
· عیب: دقت کم. بهتنهایی کافی نیست.
فیلتر فشار (Pressure Filter)
بعد از پمپ و قبل از شیرهای کنترل نصب میشود. روغن با فشار بالا از فیلتر عبور میکند.
· دقت فیلتراسیون: ۳ تا ۲۵ میکرون
· فشار کاری: بالا (تا ۳۵۰ بار)
· مزیت: بالاترین سطح حفاظت؛ ذرات ریز را قبل از رسیدن به شیرها و عملگرها میگیرد.
· عیب: گرانتر (باید فشار بالا تحمل کند)، بدنه فلزی ضخیم نیاز دارد.
فیلتر برگشت (Return Filter)
در خط برگشت روغن به مخزن نصب میشود. روغنی که از شیرها و سیلندرها برمیگردد، قبل از ورود به مخزن فیلتر میشود.
· دقت فیلتراسیون: ۱۰ تا ۲۵ میکرون
· فشار کاری: پایین (فشار برگشت)
· مزیت: ذرات تولیدشده توسط سایش قطعات را قبل از بازگشت به مخزن میگیرد. ارزانتر از فیلتر فشار.
· عیب: ذرات قبل از رسیدن به این فیلتر از شیرها و سیلندرها عبور کردهاند.
فیلتر آفلاین (Offline / Kidney Loop Filter)
یک مدار فیلتراسیون مجزا از مدار اصلی. پمپ کوچکی روغن را از مخزن میکشد، فیلتر میکند و برمیگرداند. بدون تداخل با عملکرد سیستم.
· دقت فیلتراسیون: ۱ تا ۵ میکرون (بالاترین دقت)
· مزیت: فیلتراسیون فوق دقیق. میتوان بدون توقف سیستم اضافه کرد.
· عیب: نیاز به پمپ و لولهکشی اضافه. هزینه نصب بالاتر.
· کاربرد: سیستمهای حساس صنعتی، ماشینآلاتت CNC، پرسهای دقیق.
بر اساس جنس المان
|
قیمت |
عمر |
مقاومت فشار |
دقت |
نوع |
|
ارزان |
کوتاه |
متوسط |
۱۰–۲۵ میکرون |
کاغذی (Cellulose) |
|
متوسط |
بلند |
بالا |
۳–۱۰ میکرون |
الیاف شیشهای (Fiberglass) |
|
بالا |
قابل شستوشو |
بسیار بالا |
۲۵–۷۵ میکرون |
فلزی مشبک (Wire Mesh) |
|
متوسط تا بالا |
بلند |
بالا |
۵–۱۵ میکرون |
الیاف مصنوعی (Synthetic) |
فیلتر الیاف شیشهای بهترین ترکیب دقت و عمر را دارد و در سیستمهای هیدرولیک مدرن رایجترین انتخاب است.
کاربرد و اهمیت خرید فیلتر هیدرولیکی
فیلتر هیدرولیک در هر جایی که سیستم هیدرولیک وجود دارد استفاده میشود:
فیلتر هیدرولیک فرمان خودرو: خودروهایی که فرمان هیدرولیک دارند (نه برقی)، سیستم هیدرولیک فرمان دارند. اکثر خودروهای سواری فیلتر هیدرولیک فرمان جداگانه ندارند، ولی بعضی مدلها مثل لکسوس، بی ام و و مرسدس فیلتر خطی در مسیر هیدرولیک فرمان دارند.
ماشینآلات راهسازی: بیل مکانیکی، لودر، بلدوزر، گریدر. حجم روغن هیدرولیک بالا (۱۰۰ تا ۴۰۰ لیتر). شرایط کاری سخت با گردوخاک فراوان. فیلتر هیدرولیک در این ماشینآلات حیاتیترین فیلتر محسوب میشود.
ماشینآلات کشاورزی: تراکتور، کمباین، بذرکار. سیستم هیدرولیک برای بلندکردن ادوات و تغییر ارتفاع استفاده میشود.
سیستمهای صنعتی: پرس هیدرولیک، دستگاه تزریق پلاستیک، خطوط تولید. کارکرد ۲۴ ساعته. فیلتراسیون دقیق برای جلوگیری از توقف خط ضروری است.
جکهای هیدرولیک: جک بالابر تعمیرگاهی، جک کامیون و تریلر.
جرثقیل: فیلتر هیدرولیک باکیفیت در جرثقیل مسئله ایمنی است. خرابی شیر هیدرولیک جرثقیل یعنی سقوط بار.
اهمیت فیلتراسیون
طبق مطالعات صنعتی، بیش از ۷۰ درصد خرابیهای سیستم هیدرولیک ناشی از آلودگی روغن است. این آمار فیلتر هیدرولیک را مهمترین قطعه مصرفی سیستم میکند.
تأثیر بر عمر پمپ: پمپ هیدرولیک (پمپ پیستونی، دندهای یا پرهای) با تلورانسهای دقیق ساخته شده. فاصله بین پیستون و سیلندر در پمپ پیستونی حدود ۵ تا ۱۰ میکرون است. ذرات ساینده این فاصله را بیشتر میکنند. فاصله بیشتر یعنی نشتی داخلی. نشتی داخلی یعنی افت فشار و دبی. در نهایت: تعمیر یا تعویض پمپ.
تأثیر بر شیرهای کنترل: شیرهای پروپورشنال و سروو بادقت میکرونی کار میکنند. یکذره ۱۵ میکرونی میتواند اسپوک شیر را گیر بیندازد. شیر گیرکرده یعنی عملگر پاسخ نمیدهد. در بیل مکانیکی، این یعنی بازوی بیل ناگهان متوقف میشود یا حرکت غیرقابلکنترل دارد. خطر ایمنی جدی.
تأثیر بر کاسهنمدها: ذرات ریز در روغن، سطح میله سیلندر را خراش میدهند؛ خراشها لبه کاسهنمد را زخمی میکنند. کاسهنمد آسیبدیده نشتی ایجاد میکند. نشتی روغن هیدرولیک هم هزینه تعمیر دارد و هم خطر آلودگی محیطزیست.
ویژگیهای فیلتر هیدرولیک باکیفیت
همه فیلترهای هیدرولیکی یکسان نیستند. تفاوت بین فیلتر باکیفیت و بیکیفیت ممکن است ظاهراً دیده نشود؛ ولی عملکردشان زمین تا آسمان فرق دارد.
۱. نسبت بتا (Beta Ratio)
مهمترین معیار ارزیابی عملکرد فیلتر هیدرولیک. نسبت بتا نشان میدهد فیلتر چه درصدی از ذرات با اندازه مشخص را میگیرد.
|
نسبت بتا |
راندمان فیلتراسیون |
|
β₂ = ۲ |
خیلی ضعیف (۵۰٪ ( |
|
β₁₀ = ۱۰ |
۹۰٪ |
|
β₁₀ = ۷۵ |
۹۸٫۷٪ |
|
β₁₀ = ۲۰۰ |
۹۹٫۵٪ |
|
β₁₀ = ۱۰۰۰ |
عالی (۹۹٫۹٪) |
مثلاً β₁₀ = ۲۰۰ یعنی فیلتر ۹۹٫۵ درصد ذرات بزرگتر از ۱۰ میکرون را میگیرد. فیلترهای باکیفیت مثل مان و پارکر نسبت بتای بالایی دارند. فیلترهای بینام ممکن است β₁₀ = ۱۰ باشند، یعنی ۱۰ درصد ذرات را رد میکنند.
۲. مقاومت در برابر فشار
فیلتر فشار باید ضربههای ناگهانی فشار (Pressure Spike) را تحمل کند. وقتی شیر ناگهان بسته میشود، فشار لحظهای ممکن است تا ۵۰ درصد بیشتر از فشار کاری عادی بالا برود. المان فیلتر بیکیفیت در این لحظه پاره میشود و تمام ذرات جمعشده یکباره وارد سیستم میشوند؛ این معنی دقیق فاجعه است.
۳. ظرفیت نگهداری آلودگی (Dirt Holding Capacity)
مقدار ذراتی که فیلتر میتواند بگیرد قبل از اینکه مسدود شود. فیلتر با ظرفیت بالاتر عمر بیشتری دارد و دوره تعویض طولانیتری ارائه میدهد.
۴. سازگاری با روغن هیدرولیک
واشرها و المان فیلتر باید با نوع روغن مورداستفاده سازگار باشند. روغنهای مقاوم آتش (مثل فسفیت استر) ممکن است واشرهای معمولی را حل کنند. حتماً فیلتری بخرید که برای نوع روغن هیدرولیک سیستم شما مناسب باشد.
۵. شاخص فشار افت (Differential Pressure Indicator)
فیلترهای باکیفیت شاخص فشار افت دارند. وقتی المان مسدود شود، اختلاف فشار قبل و بعد فیلتر بالا میرود؛ شاخص هشدار میدهد (معمولاً با تغییر رنگ یا ارسال سیگنال الکتریکی)؛ بدون این شاخص، نمیدانید فیلتر کی مسدود شده و ممکن است بایپس فعال شود و روغن کثیف مستقیم وارد سیستم شود.
نکات مهم در نگهداری و تعویض فیلتر هیدرولیک
|
فاصله تعویض |
کاربرد |
|
هر ۵۰۰ تا ۱۰۰۰ ساعت کارکرد |
ماشینآلات راهسازی |
|
هر ۵۰۰ تا ۱۰۰۰ ساعت یا هر فصل |
ماشینآلات کشاورزی |
|
هر ۲۰۰۰ تا ۴۰۰۰ ساعت |
سیستمهای صنعتی (شرایط عادی) |
|
هر ۱۰۰۰ تا ۲۰۰۰ ساعت |
سیستمهای صنعتی (شرایط سخت) |
|
همزمان با تعویض روغن هیدرولیک |
هیدرولیک فرمان خودرو |
اولین تعویض مهمترین است
بعد از نصب سیستم هیدرولیک جدید یا تعمیر اساسی، اولین تعویض فیلتر باید زودتر از حالت عادی انجام شود (معمولاً بعد از ۱۰۰ تا ۲۵۰ ساعت). چرا؟ چون در دوره آببندی اولیه، بیشترین ذرات فلزی تولید میشود.
نکات تعویض
۱. تمیزی: مهمترین نکته. هنگام تعویض فیلتر، هر ذره خاکی که وارد سیستم شود مستقیماً به قطعات آسیب میزند. محل اتصال فیلتر را قبل از باز کردن تمیز کنید. دستها تمیز باشند. فیلتر جدید را از بستهبندی بیرون نیاورید تا لحظه نصب.
۲. بررسی فیلتر قدیمی: المان فیلتر قدیمی را بررسی کنید. ذرات فلزی براق روی المان نشانه سایش فعال قطعات است. ذرات لاستیکی نشانه فرسودگی کاسهنمد. رسوبات قهوهای نشانه اکسیداسیون روغن. این اطلاعات به تشخیص مشکلات سیستم کمک میکند.
۳. واشرها و اورینگها: حتماً واشرها و اورینگهای جدید نصب کنید. واشر قدیمی ممکن است آببندی نکند. نشتی روغن هیدرولیک هم اتلاف روغن است و هم خطر آلودگی محیط و لیز شدن سطح زمین.
۴. هواگیری: بعد از تعویض، سیستم را بدون بار چند دقیقه کار دهید تا هوای داخل فیلتر خارج شود. هوا در سیستم هیدرولیک باعث کف زدگی روغن، صدای غیرعادی و کاهش کارایی میشود.
۵. سطح روغن: بعد از نصب فیلتر جدید، سطح روغن هیدرولیک را بررسی کنید. فیلتر جدید خالی است و مقداری روغن برای پر شدن مصرف میکند؛ در صورت نیاز روغن اضافه کنید.
علائم نیاز به تعویض فوری
· افت فشار هیدرولیک؛ سیستم کند واکنش نشان میدهد.
· صدای غیرعادی از پمپ؛ ناله یا زوزه پمپ نشانه کمبود جریان ناشی از فیلتر مسدود است.
· افزایش دمای روغن؛ فیلتر مسدود مقاومت بیشتری ایجاد میکند و انرژی تلفشده به گرما تبدیل میشود.
· فعالشدن شاخص فشار افت (در فیلترهایی که این شاخص دارند).
· تغییر رنگروغن؛ روغن تیره یا کدر نشانه آلودگی بالاست.
بهترین برندهای فیلتر هیدرولیک
بهترین برندهای فیلتر هیدرولیک به دودسته برندهای خارجی و ایرانی تقسیمبندی میشود:
برندهای خارجی
پارکر(Parker): آمریکایی؛ یکی از بزرگترین تولیدکنندگان تجهیزات هیدرولیک در جهان. فیلترهای هیدرولیک پارکر بالاترین نسبت بتا و ظرفیت نگهداری دارند.
مان (MANN-FILTER): آلمانی؛ فیلتر هیدرولیک مان برای ماشینآلات سنگین و سیستمهای صنعتی شناخته شده. کیفیت المان و ساختار مکانیکی عالی.
دونالدسون (Donaldson): آمریکایی؛ تخصص در فیلتراسیون صنعتی. فیلترهای هیدرولیک دونالدسون در ماشینآلات کاترپیلار و کوماتسو رایج هستند.
هایداک (HYDAC): آلمانی؛ تخصصیترین برند در فیلتراسیون هیدرولیک. محصولات برای سیستمهای فوق حساس صنعتی.
امان (AMAN): فیلتر هیدرولیک برند امان نسبت کیفیت به قیمت مناسبی ارائه میدهد. فیلتر هیدرولیک امان AFH۰۰۰۶ با المان الیاف مصنوعی و واشرهای مرغوب، یکی از محصولات پرفروش شهر روغن برایماشینآلات رایج در ایران است.
برندهای ایرانی
بهران فیلتر: فیلتر هیدرولیک بهران برای ماشینآلات کشاورزی و صنعتی موجود است. قیمت اقتصادی.
سرکان: محدودتر در حوزه فیلتر هیدرولیک ولی بعضی مدلها موجود است.
سؤالات متداول دربارهٔ فیلتر هیدرولیک
فیلتر هیدرولیک فرمان خودرو جداگانه است؟
در اکثر خودروهای سواری ایرانی فیلتر جداگانهای ندارد؛ بعضی خودروهای لوکس (بامو، مرسدس) فیلتر خطی در مسیر هیدرولیک فرمان دارند، دفترچه خودرو را بررسی کنید.
فیلتر هیدرولیک فلزی مشبک قابل شستوشو است؟
بله. با حلال مخصوص و هوای فشرده قابل شستوشو و استفاده مجدد است؛ ولی اگر توری آسیبدیده باشد باید تعویض شود.
آیا فیلتر هیدرولیک با فیلتر روغن موتور جایگزین میشود؟
خیر، هرگز؛ فشار کاری، دقت فیلتراسیون و جنس المان متفاوت است. فیلتر روغن موتور در فشار هیدرولیک ممکن است بترکد.
فروش فیلتر هیدرولیک عمده امکانپذیر است؟
بله؛ در شهر روغن فروش فیلتر هیدرولیک عمده برای شرکتهای راهسازی، معادن و کارخانهها باقیمت ویژه انجام میشود.
خرید فیلتر هیدرولیک اصل از شهر روغن
۷۰ درصد خرابیهای سیستم هیدرولیک از آلودگی روغن ناشی میشود؛ این آمار از مطالعات صنعتی معتبر میآید و پیام روشنی دارد: فیلتر هیدرولیکی باکیفیت، مؤثرترین راه کاهش این خرابیها و صرفهجویی در هزینههای تعمیر است.
چطور فیلتر اصل را تشخیص دهیم؟
- بستهبندی اصلی با مشخصات فنی کامل: نسبت بتا، فشار کاری، دبی عبوری و کد OEM.
- هولوگرام و کد رهگیری قابل استعلام در سایت رسمی برند.
- واشرها و اورینگهای یدک باکیفیت داخل بستهبندی.
- وزن مناسب؛ فیلتر تقلبی معمولاً سبکتر است چون المان کمتر و نازکتری دارد.
- خرید از فروشگاه معتبر که مستقیماً از نمایندگی رسمی تأمین میکند.
در فروشگاه شهر روغن خرید فیلتر هیدرولیک با اطمینان کامل انجام میشود. تمامی فیلترها مستقیماً از نمایندگیهای رسمی برندها تأمین شدهاند:
- تضمین اصالت: اگر محصول اصل نباشد، تمام هزینه بدون قید و شرط برگردانده میشود. فیلتر هیدرولیک برند امان از محبوبترین محصولات فروشگاه است. فیلتر هیدرولیک امان AFH۰۰۰۶ با المان الیاف مصنوعی باکیفیت و نسبت بتای بالا، یکی از پرفروشترین فیلترهای هیدرولیک ما در شهر روغن است.
- مشاوره تخصصی ۲۴ ساعته: انتخاب فیلتر هیدرولیک پیچیدهتر از فیلتر روغن موتور است. نوع فیلتر (مکش، فشار یا برگشت)، دقت فیلتراسیون، فشار کاری و دبی عبوری باید با مشخصات سیستم تطبیق داشته باشد. کارشناسان ما با دانستن مدل ماشینآلات، نوع پمپ و فشار کاری، دقیقاً فیلتر سازگار را مشخص میکنند.
- تنوع بالا: فیلتر مکش، فشار و برگشت. برای هیدرولیک فرمان خودرو، ماشینآلات راهسازی، تراکتور و ادوات کشاورزی، پرسهای صنعتی، جرثقیل و جکهای بالابر. از برندهای ایرانی و خارجی.
- ارسال رایگان به سراسر کشور: بستهبندی مطمئن مخصوص قطعات صنعتی.
- تاریخ تولید تازه: فیلتر هیدرولیک هم عمر انبارداری دارد. واشرها و المان با زمان خشک و فرسوده میشوند؛ محصولات قدیمی عرضه نمیشوند.
- قیمت فیلتر هیدرولیک رقابتی و بهصورت روزانه بهروز میشود.
- فروش فیلتر هیدرولیک عمده: شرکتهای راهسازی، معادن، کارخانهها تولیدی و ناوگان حملونقل میتوانند فیلتر هیدرولیک عمده با تخفیف ویژه سفارش دهند. برای استعلام قیمت عمده با بخش فروش سازمانی تماس بگیرید.
مطمئن نیستید کدام فیلتر هیدرولیک برای سیستم شما مناسب است؟ دوراه دارید:
اول، از بخش خودروها مدل خودرو یا ماشینآلات خود را پیدا کنید و قطعات سازگار از جمله فیلتر هیدرولیک را ببینید.
دوم، با کارشناسان ما تماس بگیرید، مدل ماشین، نوع پمپ هیدرولیک (پیستونی، دندهای یا پرهای)، فشار کاری سیستم و محل نصب فیلتر فعلی را بگویید. ما دقیقاً فیلتر سازگار را پیشنهاد میدهیم و برای شما فاکتور میکنیم.
